Protokół odbioru instalacji elektrycznej – kluczowy dokument budowlany

Co to jest protokół odbioru instalacji elektrycznej?

Protokół odbioru instalacji elektrycznej to niezwykle istotny dokument. Stanowi potwierdzenie, że wykonane prace w budynku zostały zrealizowane zgodnie z obowiązującymi normami i przepisami. Zawiera on różnorodne szczegóły dotyczące:

• stanu technicznego instalacji,
• zastosowanych materiałów,
• urządzeń,
• wyników przeprowadzonych pomiarów.

Dokument ten jest kluczowy dla końcowego etapu budowy, ponieważ jest niezbędny do uzyskania pozwolenia na użytkowanie obiektu. Bez niego procedura odbioru instalacji elektrycznej nie może zostać zrealizowana. To z kolei może prowadzić do nieprzewidzianych opóźnień związanych z zakończeniem budowy i oddaniem budynku do użytku. Powiatowy Inspektorat Nadzoru Budowlanego (PINB) wymaga tego dokumentu, aby zagwarantować, że instalacja jest bezpieczna i działa prawidłowo. Dlatego posiadanie protokołu jest absolutnie konieczne.

Jakie uprawnienia do wykonania instalacji elektrycznej w domu są potrzebne?

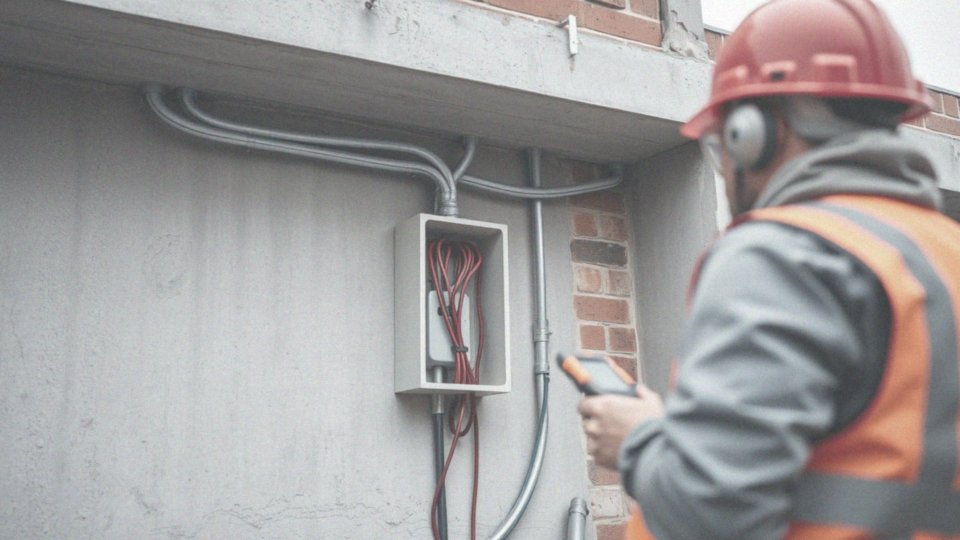

Dlaczego protokół odbioru instalacji elektrycznej jest ważny dla uzyskania pozwolenia na użytkowanie budynku?

Protokół odbioru instalacji elektrycznej to kluczowy dokument niezbędny do uzyskania pozwolenia na użytkowanie danego budynku. Stanowi on potwierdzenie, że instalacja została zrealizowana zgodnie z projektem oraz obowiązującymi normami bezpieczeństwa. Bez tego dokumentu, organ nadzoru budowlanego, zgodnie z art. 57.1 pkt 4 Prawa budowlanego, nie ma możliwości uznania budynku za bezpieczny.

Posiadanie protokołu świadczy o prawidłowym funkcjonowaniu instalacji, co ma bezpośredni wpływ na bezpieczeństwo osób obecnych w obiekcie. Jego brak może skutkować odmową wydania pozwolenia na użytkowanie, co nie tylko opóźnia zakończenie budowy, ale również podważa legalność użytkowania budynku.

Dodatkowo protokół jest częścią obowiązkowej dokumentacji, która towarzyszy zgłoszeniu zakończenia budowy, co z kolei podkreśla jego znaczenie w całym procesie odbioru budynku oraz zapewnienia przestrzegania przepisów dotyczących bezpieczeństwa instalacji elektrycznych.

Kto może sporządzić protokół odbioru instalacji elektrycznej?

Protokół odbioru instalacji elektrycznej musi być sporządzony przez osobę, która dysponuje odpowiednimi uprawnieniami budowlanymi. Zazwyczaj jest to:

• elektryk z właściwymi kwalifikacjami,
• inspektor nadzoru budowlanego.

Osoba ta musi posiadać aktualne świadectwo kwalifikacji w grupie G1, obejmujące zarówno eksploatację (E), jak i dozór (D) urządzeń, instalacji oraz sieci elektroenergetycznych. Takie certyfikaty wydawane są przez Stowarzyszenie Elektryków Polskich (SEP) lub inne renomowane organizacje. Niezależność osoby odpowiedzialnej za protokół od wykonawcy instalacji jest kluczowa, ponieważ pomaga utrzymać obiektywność w ocenie stanu technicznego. Przestrzeganie tych norm gwarantuje, że dokument ten jest wiarygodny, co z kolei przyczynia się do podniesienia poziomu bezpieczeństwa elektrycznego w obiekcie.

Uprawnienia elektryczne G1 – co musisz wiedzieć o kursach i wymaganiach

Jakie informacje powinien zawierać protokół odbioru instalacji elektrycznej?

Protokół odbioru instalacji elektrycznej stanowi istotny dokument, który odgrywa kluczową rolę w procesie oceny i akceptacji zrealizowanej instalacji. Poniżej przedstawiamy, jakie elementy powinny się w nim znaleźć:

1. Dane identyfikacyjne – zawiera informacje o inwestorze i wykonawcy, takie jak imię i nazwisko, adres oraz numer uprawnień wykonawcy.
2. Opis techniczny instalacji – zawiera szczegółowe dane dotyczące przyłącza, zabezpieczeń, zainstalowanej mocy oraz liczby punktów elektrycznych. Warto również uwzględnić materiały użyte do budowy oraz ich specyfikacje.
3. Wyniki pomiarów – prezentują kluczowe parametry, takie jak rezystancja izolacji, ciągłość przewodów czy impedancja pętli zwarcia. Te informacje potwierdzają, że instalacja spełnia normy bezpieczeństwa.
4. Schematy i plany instalacji – umożliwiają wizualizację rozmieszczenia wszystkich elementów oraz ich wzajemnych połączeń, co ułatwia zrozumienie całego układu.
5. Usterki i zalecenia – zawierają obserwacje dotyczące potencjalnych problemów oraz rekomendacje dotyczące dalszego użytkowania systemu elektrycznego.
6. Podpisy i pieczęci – dokument kończy się autoryzacjami oraz pieczęciami osób odpowiedzialnych za jego sporządzanie, co nadaje mu formalny charakter.

Protokół pełni zatem kluczową rolę w zapewnieniu zgodności z projektem oraz aktualnymi przepisami prawa, a jego staranność wpływa na przyszłe użytkowanie instalacji.

Jakie dane identyfikacyjne powinny być zawarte w protokole odbioru instalacji elektrycznej?

Protokół odbioru instalacji elektrycznej powinien zawierać kluczowe informacje identyfikacyjne, które umożliwiają precyzyjne zidentyfikowanie danego systemu oraz obiektu. Oto istotne dane do uwzględnienia:

1. Adres oraz przeznaczenie budynku – należy dokładnie określić lokalizację inwestycji oraz typ obiektu, na przykład czy jest to budynek mieszkalny czy biurowy.
2. Informacje o inwestorze – warto wpisać imię i nazwisko lub nazwę firmy, a także adres do korespondencji.
3. Dane wykonawcy instalacji – powinny obejmować imię i nazwisko lub nazwę firmy, adres oraz numer uprawnień budowlanych elektrycznych, co potwierdza jego kwalifikacje.
4. Numer decyzji o pozwoleniu na budowę – o ile jest wymagany, warto go podać, aby zapewnić pełną zgodność z obowiązującymi przepisami.
5. Data oraz miejsce sporządzenia protokołu – te informacje są istotne dla weryfikacji dokumentu, dlatego nie należy ich pomijać.
6. Rodzaj przyłącza energetycznego – warto scharakteryzować przyłącze, informując, czy jest to kablowe, czy napowietrzne, a także podając materiał oraz jego przekrój, co wpływa na bezpieczeństwo instalacji.
7. Dane liczników energii elektrycznej – należy wpisać numer oraz typ użytych liczników, co ułatwi przyszły pomiar zużycia energii.

Zebranie tych informacji w protokole jest niezwykle ważne, ponieważ pozwala na prawidłowe zarejestrowanie instalacji oraz zapewnienie jej zgodności z normami bezpieczeństwa. To kluczowy etap w całym procesie odbioru.

ile kosztuje przegląd instalacji elektrycznej? Sprawdź aktualne ceny

Jakie elementy są kontrolowane podczas odbioru instalacji elektrycznej?

Podczas odbioru instalacji elektrycznej istnieje wiele kluczowych elementów, które należy wnikliwie ocenić. Taki przegląd ma na celu zapewnienie prawidłowego funkcjonowania oraz bezpieczeństwa użytkowników. Proces zaczyna się od wizualnej analizy stanu instalacji, obejmującej sprawdzenie:

• przewodów,
• kabli,
• osprzętu.

Ważne jest, by ocenić poprawność połączeń oraz zidentyfikować ewentualne uszkodzenia, co pozwala na wykrycie potencjalnych nieprawidłowości. Kolejnym etapem jest weryfikacja lokalizacji punktów elektrycznych w kontekście dokumentacji projektowej, co jest kluczowe dla zapewnienia zgodności z pierwotnymi zamierzeniami. Dodatkowo, konieczne jest przetestowanie działania zabezpieczeń, takich jak:

• wyłączniki różnicowoprądowe,
• bezpieczniki.

Te urządzenia mają na celu ochronę przed porażeniem prądem i zwarciami. Również ocena uziemień jest niezwykle ważna, ponieważ niewłaściwe uziemienie może prowadzić do niebezpiecznych sytuacji. Następnie przeprowadza się pomiary parametrów instalacji, takie jak:

• rezystancja izolacji,
• ciągłość przewodów ochronnych,
• impedancja pętli zwarcia.

Te testy potwierdzają, czy instalacja spełnia normy bezpieczeństwa. Ważne jest również, aby zabezpieczenia były odpowiednio dobrane do specyfiki instalacji, a wszystkie użyte materiały posiadały wymagane certyfikaty. Ostatnim krokiem jest analiza kompletności i aktualności dokumeacji powykonawczej, co jest niezbędne do uzyskania pozytywnej oceny stanu instalacji elektrycznej.

Jakie pomiary są wymagane podczas odbioru instalacji elektrycznej?

Podczas odbioru instalacji elektrycznej niezwykle ważne jest przeprowadzenie szeregu kluczowych pomiarów. Dzięki nim możemy zagwarantować bezpieczeństwo oraz prawidłowe funkcjonowanie całego systemu. Oto lista istotnych działań, które należy wykonać:

1. Pomiary rezystancji izolacji przewodów pozwalają na ocenę stanu izolacji, co jest kluczowe dla ochrony przed porażeniem prądem. Minimalna wartość powinna wynosić 1 MΩ dla instalacji działających przy napięciu do 1 kV.
2. Pomiary ciągłości przewodów ochronnych są niezbędne do potwierdzenia właściwych połączeń ochronnych. Oporność tych przewodów nie powinna przekraczać 0,1 Ω.
3. Pomiary impedancji pętli zwarcia pomagają sprawdzić, jak skutecznie zabezpieczenia przed zwarciem spełniają normy. To istotny aspekt gwarantujący ich prawidłowe funkcjonowanie.
4. Pomiary rezystancji uziemienia umożliwiają ocenę efektywności systemu uziemiającego. Przyjęte wartości nie powinny przekraczać 10 Ω, chociaż w trudnych warunkach dąży się do osiągnięcia 5 Ω.
5. Pomiary napięcia dotykowego oceniają bezpieczeństwo elektryczne w sytuacjach awaryjnych. Wartość tego napięcia nie powinna być wyższa niż 50 V AC.
6. Pomiary prądu wyłączającego wyłącznika różnicowoprądowego są kluczowe dla sprawdzenia skuteczności ochrony przed porażeniem. Wyłącznik ten powinien działać przy prądzie nieprzekraczającym 30 mA.

Wszystkie te pomiary wymagają precyzyjnego udokumentowania w protokole odbioru instalacji elektrycznej, co jest niezbędne do zapewnienia zgodności z obowiązującymi przepisami oraz bezpieczeństwa użytkowników.

Co powinno znaleźć się w dokumentacji towarzyszącej protokołowi odbioru instalacji elektrycznej?

Dokumentacja towarzysząca protokołowi odbioru instalacji elektrycznej powinna zawierać istotne elementy, które gwarantują prawidłowe funkcjonowanie oraz bezpieczeństwo całego systemu. Warto zacząć od dołączenia:

• powykonawczego projektu instalacji, który musi być zatwierdzony przez rzeczoznawcę,
• s szczegółowych schematów – zarówno jednokreskowych, jak i rozwiniętych – przedstawiających układ rozdzielczy oraz poszczególne komponenty systemu,
• specyfikacji materiałów oraz urządzeń wykorzystanych w instalacji,
• wyników dokonanych badań elektrycznych oraz protokołów pomiarów, które udowadniają efektywność i bezpieczeństwo całego systemu,
• oświadczenia wykonawcy, potwierdzającego, że realizacja instalacji odbyła się zgodnie z opracowanym projektem oraz obowiązującymi regulacjami,
• instrukcji eksploatacji instalacji elektrycznej, skierowanej do użytkowników i pracowników technicznych.

Zestaw wszystkich tych składników tworzy pełną dokumentację odbiorową, która jest kluczowa dla prawidłowego zakończenia procesu odbioru oraz zapewnienia zgodności z przepisami dotyczącymi instalacji elektrycznych.

Jak długo jest ważny protokół odbioru instalacji elektrycznej?

Protokół odbioru instalacji elektrycznej nie posiada ściśle określonej wartości prawnej, co może rodzić pewne wątpliwości co do jego praktyczności. W związku ze zmianami w warunkach użytkowania oraz przepisami budowlanymi, regularne badania i kontrole instalacji stają się koniecznością. Na przykład:

• w przypadku budynków mieszkalnych zaleca się ich przeprowadzanie co pięć lat,
• dla obiektów użyteczności publicznej takie kontrole powinny odbywać się przynajmniej raz w roku.

Warto mieć na uwadze, że po jakiejkolwiek modernizacji lub remoncie instalacji elektrycznej, dotychczasowy protokół traci na znaczeniu. Gdy w trakcie okresowych kontroli wyjdą na jaw jakiekolwiek nieprawidłowości, należy zrealizować nowy odbiór i sporządzić nowy dokument. Tego rodzaju działania gwarantują, że instalacje są bezpieczne oraz zgodne z obowiązującymi normami. Regularne kontrole i aktualizacja dokumentacji znacznie podnoszą bezpieczeństwo korzystania z instalacji elektrycznej.

Jak zdobyć uprawnienia budowlane elektryczne? Przewodnik krok po kroku

Jakie są konsekwencje braku protokołu odbioru instalacji elektrycznej?

Brak protokołu odbioru instalacji elektrycznej może prowadzić do licznych problemów, zarówno prawnych, jak i finansowych. W szczególności, bez tego dokumentu właściciele nie są w stanie uzyskać pozwolenia na użytkowanie budynku, co naraża ich na korzystanie z obiektu w sposób niezgodny z przepisami. W sytuacji, gdy Powiatowy Inspektorat Nadzoru Budowlanego (PINB) zdecyduje się na kontrolę, konsekwencje mogą być poważne – od kar finansowych po nakazy rozbiórki obiektu.

Co więcej, brak protokołu może skutkować odmową wypłaty odszkodowania przez ubezpieczycieli w przypadku awarii instalacji elektrycznej, ponieważ wiele firm ogranicza swoją odpowiedzialność, gdy instalacja nie została formalnie odebrana. Warto również zwrócić uwagę na wpływ tej sytuacji na wartość nieruchomości:

• potencjalni nabywcy mogą być mniej skłonni do zakupu obiektu, który nie ma kompletnych dokumentów,
• ryzyko wystąpienia nieprawidłowości w działaniu instalacji elektrycznej może wpływać na decyzję o zakupie,
• poważne zagrożenia, takie jak porażenie prądem czy pożar, stają się mocnym argumentem przeciwko nabywaniu mieszkań bez protokołu odbioru.

Reasumując, brak odpowiedniej dokumentacji prowadzi do wielu złożonych sytuacji, które mogą skutkować problemami prawnymi i wyższymi kosztami eksploatacji. Dlatego niezmiernie ważne jest, aby zadbać o odpowiednie dokumenty, które gwarantują legalność i bezpieczeństwo użytkowników budynku.
